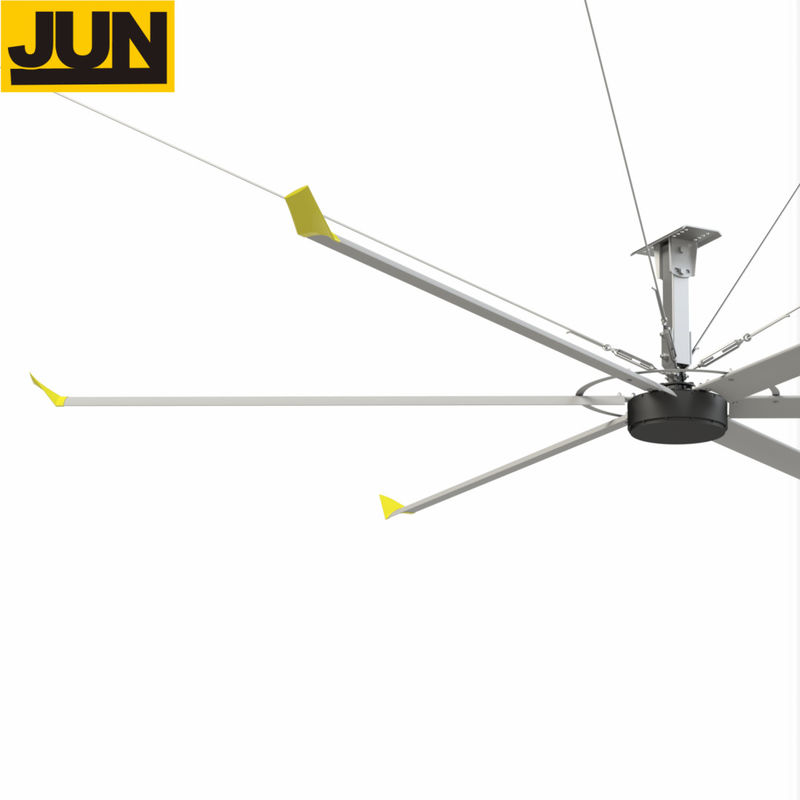

6.6m Control climático Ventiladores de ventilación de gran volumen

Detalles del producto

Lugar de origen: China.

Nombre de la marca: daisen

Certificación: RoHS, ISO, UL, CE, SGS

Número de modelo: DS

Condiciones de pago y envío

Cantidad de orden mínima: 1 PCS

Precio: Negotiation

Detalles de empaquetado: De madera

Tiempo de entrega: 3 días

Condiciones de pago: L/C, T/T, gramo del dinero

Obtenga el mejor precio
Contacta ahora
Especificaciones
Lo más destacado:

6.6M Ventiladores de ventilación HVLS de gran volumen

,

6.6M Ventiladores de ventilación de gran volumen

,

6.6M Ventiladores de techos industriales

Modelo no.:
- ¿Por qué no?
Marca registrada:
DS
Especificación:
diámetro 7,3 metros
Origen:
China.
Código del SH:
841459100
Puerto:
Guangzhou, China
Paquete de transporte:
Paquete de madera
El material:
Ventilador de aluminio
Material de las hojas:
Aleación de Al-MG
El tipo:
Fan axial
Tipo de corriente eléctrica:
El aire acondicionado
El montaje:
Fan de techo
Certificación:
ISO
Modelo no.:
- ¿Por qué no?
Marca registrada:
DS
Especificación:
diámetro 7,3 metros
Origen:
China.
Código del SH:
841459100
Puerto:
Guangzhou, China
Paquete de transporte:
Paquete de madera
El material:
Ventilador de aluminio
Material de las hojas:
Aleación de Al-MG
El tipo:
Fan axial
Tipo de corriente eléctrica:
El aire acondicionado
El montaje:
Fan de techo
Certificación:
ISO
Descripción
6.6m Control climático Ventiladores de ventilación de gran volumen

Aplicación de ventiladores de techo HVLS de gran ventilación industrial

Descripción del producto

Pregunta y respuesta del cliente

Pregunte algo para más detalles.



Descripción del producto



Principio de funcionamiento:
El gran ventilador de techo es una serie de productos especialmente desarrollados para ahorrar energía, mejorar el ambiente de trabajo.La refrigeración no es la única forma de lograr el efecto de refrigeración y confortEl área que un ventilador puede soplar está determinada por su diámetro, pero no tiene nada que ver con su velocidad.El ventilador industrial de gran diámetro y baja velocidad combina todas estas características..
Después de años de profunda investigación y exploración, mediante la integración de tecnología aeronáutica avanzada extranjera, Dai Sen desarrolló una especie de hélices de hélice con un rendimiento excepcional,se ajusta a la brisa continua y silenciosa por rotación lentaEl gran volumen de flujo de aire generado por sus hojas únicas y de alta eficiencia empuja hacia abajo, construyendo así un escape de hélice casi perfecto.
Empuja un gran volumen de flujo de aire hacia el suelo y construye cierto flujo de aire de alto nivel que se mueve horizontalmente, generando así una circulación general de aire.La ventaja es la cobertura general del suelo y la circulación tridimensional del aire.
La velocidad del viento generada por el "gran ventilador industrial de techo" es de aproximadamente 1-3 m/s, calculada completamente según la mejor sensación de enfriamiento cuando el flujo de aire pasa a través de la piel humana.el flujo de aire demasiado fuerte hace que la gente se sienta irritable, una sensación de ser soplado directamente, demasiado alta velocidad del flujo de aire también hace que la gente mareo, sólo a través de la evaporación de la piel combina la velocidad de la brisa, puede embellecer la sensación de refrigeración de las personas.


"DAISEN"norma técnica para ventiladores de techo industriales
En general
Número del modelo ----------------------------------------------------------------------------------DS-7.3
Modo de funcionamiento
Diámetro ---------------------------------------------------------------------------- 24 pies / 7,3 metros
Tipo de cuchilla
Número de cuchillas ---------------------------------------------------- 6
Potencia nominal ---------------------------------------------------- 2,0 CV / 1,5 kW El valor de la potencia nominal es el valor de la potencia nominal de los caballos de combate.
Peso de suspensión (promedio)
Peso de envío (incluida la caja de control, el equipo de montaje) (promedio) 186 kg
El valor máximo de los valores de referencia es el valor de referencia de los valores de referencia.
* Los valores de dB se obtuvieron mediante ensayos. Los valores de aplicaciones/instalaciones específicas pueden variar.


Rendimiento (a velocidad máxima)
El desplazamiento (fwd, soplado hacia abajo) ---------- 16800 CMM ((m3/min)
Velocidad máxima 50 RPM
Consumo de energía @ Velocidad máxima ----------------------- 1,5 kW
Eficiencia @ 100% Max. Velocidad ------------------------------ 8.53CMM/Watt
Área efectiva máxima (varía según la altura de la instalación y debajo de los obstáculos) -- 600-1400 m2
Espaciado industrial típico -------------------------------------------- 12-40 metros

Instalación de equipos
El sistema de montaje estándar
Clampada universal de haz I con unión giratoria y caída de 250 mm
Los dispositivos de montaje de glulam (opcional) con articulación giratoria y caída de 200 mm

Extensiones adicionales de caída (Puyou)--------- Hasta 2 m en incrementos de 20 cm
El motor
motor de engranajes --------------------------------------------------- CV40-30-1500
estructura del rodamiento ------------------------------------------------------- rodamiento de carga pesada SKF
Vida útil del proyecto 12 años
HP ------------------------------------------------------------ 2 / 1,5 kW El valor de la potencia de un motor es el valor de la potencia de un motor
Temperatura de funcionamiento ambiente desde -20 °C hasta +40 °C
Clase de aislamiento H
Clase de protección IP 55
Condición de trabajo S 1
Factor de servicio 0,8/0.78
Caja de cambios
Tipo ------------------------------------------------------------ Helical de dos etapas
Intervalo de servicio Grasa lubricante para engranajes sintéticos, libre de mantenimiento
Panel de control del motor (MCP)
Potencia estándar y consumo máximo de amplio ---- ---- - 220V CA 2Ø (16A) O 380 CA 3Ø (20A)
luz de indicación de potencia
El filtro de línea de RF
Se trata de un sistema de ventilación de alta velocidad.
El cable de accionamiento del motor VFD -----------------RVV1*
Conversor de frecuencia
Regulador de frecuencia sin polos, de 1,5 kW, de 380 V/220 V
Componentes de seguridad
tornillo de la correa
estructura anticaídas mecánica
cable de acero recubierto de plástico
Enlaces de retención de la cuchilla (6), cable de seguridad, cables de sujeción (sólo montaje en el techo)
tornillos de alta resistencia y tuercas antideslizantes de 8.8,10.9, 12,9 grado para diferentes estructuras.
Garantización
Un año de garantía de piezas en el motor, cuchilla, caja de engranajes y panel de control.

Modelo de producto
  Modelo Válvulas El poder Diámetro Velocidad máxima El volumen Grado de ruido Peso
El Fengshen las marcas El DS-7.3 Las partidas 1 y 2 no se aplicarán. 1.5KW 7.3M 50 16800 m3/min ≤ 60 años 156 kg de peso
El DS-6.6 Las partidas 1 y 2 no se aplicarán. 1.5KW 6.6M 55 12862 m3/min ≤ 60 años 151 kg de peso
El DS-6.0 Las partidas 1 y 2 no se aplicarán. 1.5KW 6.0M 60 12261 m3/min ≤ 60 años - ¿Qué es eso?
El DS-5.4 Las partidas 1 y 2 no se aplicarán. 1.5KW 5.4M 65 11963 m3/min ≤ 60 años - ¿Qué es eso?
Serie Fengxing El DS-4.8 Las demás: 0.75KW 4.8M 75 10675 m3/min ≤ 40 años 60 kg de peso
El DS-4.2 Las demás: 0.52KW 4.2M 85 5213 m3/min ≤ 40 años 56 kg de peso
El DS-3.6 Las demás: 0.40KW 3.6M 95 3326 m3/min ≤ 40 años 52 kg de peso
El DS-3.0 Las demás: 0.35KW 3.0M 120 2673 m3/min ≤ 40 años 48 kg de peso
Configuración de los componentes clave


El nombre de la empresa:Dispositivo de accionamiento

• las condiciones de trabajoEl ventilador de la serie Fengshen adopta el motor de la caja de cambios de Taiwan/Alemania
• las condiciones de trabajoLa serie Fengxing adopta el primer cepillo sin carbono de la industria, gran par, motor de accionamiento de CC, reemplazando el reducidor de velocidad del motor tradicional, realizando una alta integración,mejora de la fiabilidad y la eficiencia de la transmisión
El nombre de la empresa:dispositivo de control
• las condiciones de trabajoEl ventilador de la serie Fengshen adopta el cambio de velocidad sin pasos del inversor de la marca de Taiwán / Alemania (controlador a prueba de explosión opcional) para configurar la protección contra la sobrecarga del interruptor de circuito,ventilador de refrigeración y otros componentes

• las condiciones de trabajoFengxing serie ventilador adopta un controlador libre de pincel especial
El nombre de la empresa:Cuchillo del ventilador

• las condiciones de trabajoEl material de la hoja del ventilador adopta el tratamiento de aleación de aluminio de magnesio T6, resistencia a la corrosión, alta resistencia, alta dureza
• las condiciones de trabajoSoftware avanzado de simulación de fluidos, simulación CFD y ensayo en túnel de viento, en línea con el anti fatiga aerodinámica;
• las condiciones de trabajoCon la función de retraso de arranque, la carga y el impacto del motor se reducen en gran medida, y la vida útil es más larga

Large Industrial Ventilation Ceiling Fan


El nombre de la empresa:Componentes de la estructura

• las condiciones de trabajoLas partes estructurales se forman mediante láser Q235B, doblando la estructura del endurecedor, y la parte más gruesa es de 8 mm.
• las condiciones de trabajoSe utilizan para los tornillos tornillos de alta resistencia de acero aliado y tuercas antideslizantes.
• las condiciones de trabajoCuerdas de alambre de acero y estructura de tensión de la correa para estabilizar el ventilador contra la caída
• las condiciones de trabajoEl chasis integrado puede evitar el riesgo de fractura, la estructura de acoplamiento anticaída puede evitar defectos de tornillo, el chasis puede caer,el diseño de la disposición del agujero de la estructura de madera contrachapada puede evitar el deslizamiento, la estructura ajustable es adecuada para cualquier condición de instalación y el orificio de la cintura ajustable en forma de arco se puede ajustar para garantizar el nivel del plano del chasis de la hoja

Large Industrial Ventilation Ceiling Fan

Large Industrial Ventilation Ceiling Fan
Comparación de tres métodos de refrigeración en una planta de 1000 metros cuadrados

Modo de refrigeración Cantidad Potencia por unidad Alta potencia Comparación general
Aire acondicionado central 1 80KW 80KW El coste de la inversión única de los equipos es elevado, y el coste de la instalación es muy elevado.y el costo de mantenimiento de reemplazar el elemento del filtro y añadir refrigerante es alto
Ventilador industrial tradicional 40 0.3KW 12 kW La instalación de ventiladores de pared tradicionales está limitada por las paredes y las columnas.No es seguro que el cabello de los miembros del personal se mezcle con las cuchillas del ventilador, que ocupa un espacio reducido y tiene una corta vida útil
7.3M gran ventilador de techo industrial 1 1.5KW 1.5KW Gran área de cobertura, larga vida útil, bajo coste de mantenimiento, instalación no ocupa el espacio del taller, seguridad y protección del medio ambiente


El consumo de energía del ventilador de techo industrial grande es de aproximadamente 1 / 50 de la del aire acondicionado central y 1 / 10 de la del ventilador de pared industrial tradicional

***Lugares de instalación adecuados: Cualquier estructura suficientemente alta de fábrica, deportivo Centro, logística lugar, talleres de reparación de automóviles, supermercado, aeropuerto, taller de envases, industria de cría de animales, todo tipo de salón, así como gimnasio, etc.
***Alta de la instalación: productos de la serie "Fengshen" de 6 metros a 20 metros de altura.
Productos de la serie "Fengxing" de 3 metros a 6 metros de altura.
***Soluciones para los tres tipos principales de estructuras de instalación como se muestra en las imágenes anteriores.

Hay diferentes formas de estructuras de edificios. Le proporcionamos los métodos de instalación de tres estructuras comunes (figura derecha):
Large Industrial Ventilation Ceiling Fan  Large Industrial Ventilation Ceiling FanLarge Industrial Ventilation Ceiling Fan


Flujo de aire del ventilador


Large Industrial Ventilation Ceiling Fan
Large Industrial Ventilation Ceiling Fan


Aplicaciones típicas del cliente
Large Industrial Ventilation Ceiling Fan
