Gran ventilador HVLS para refrigeración y ventilación con diámetro de 24 pies

Detalles del producto

Condiciones de pago y envío

Obtenga el mejor precio

Contacta ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            24FT de diámetro HVls ventilador, El ventilador de refrigeración, Ventilación de ventilador HVLS


Especificación:	Diámetro 7,3 metros	Marca registrada:	DS
Origen:	porcelana	Código del SH:	8414591000
Personalización:	Disponible	Tipo de corriente eléctrica:	El aire acondicionado
Paquete de transporte:	Paquete de madera

Especificación:	Diámetro 7,3 metros
Marca registrada:	DS
Origen:	porcelana
Código del SH:	8414591000
Personalización:	Disponible
Tipo de corriente eléctrica:	El aire acondicionado
Paquete de transporte:	Paquete de madera

Descripción

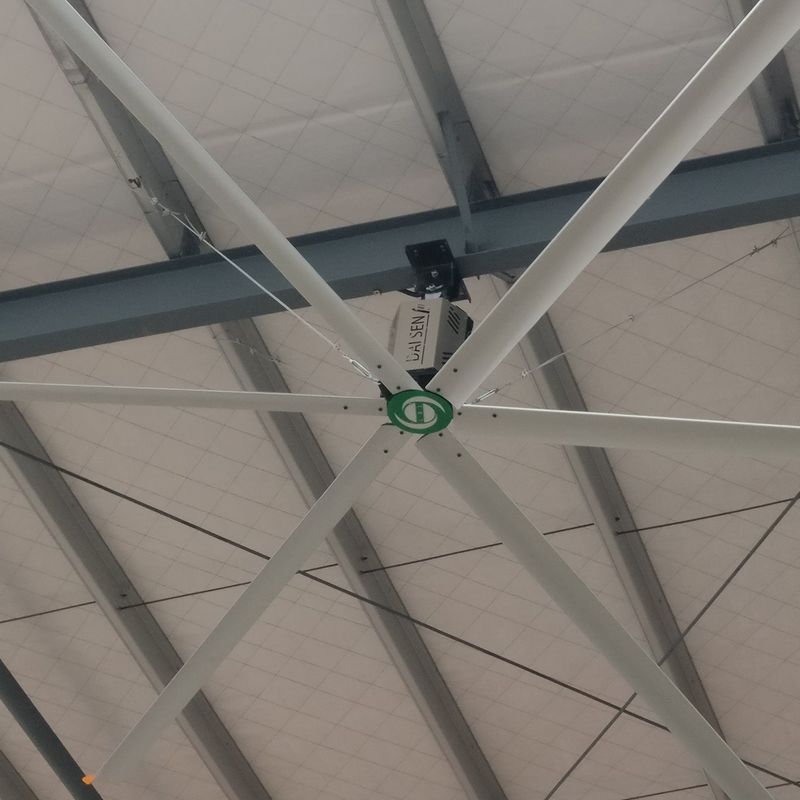

Gran ventilador HVLS para refrigeración y ventilación con diámetro de 24 pies

Descripción del Producto

El viento volado del gran ventilador de techo industrial se siente como un sistema de brisa natural, la velocidad del viento es la mejor sensación de piel humana. El personal puede sentir la diferencia de temperatura de 5 a 8 grados, proporcionar al personal un ambiente de trabajo adecuado en el verano caluroso, por lo tanto, mejorar la eficiencia de producción.
Función del ventilador:
1)ventilación
El ventilador mejora el intercambio de aire en todo un espacio, es un diseño perfecto de diseño aerodinámico de 2-3 m/s viento tridimensional de velocidad, y hace que se sienta como disfrutar del sistema de brisa natural. Promueve la dispersión de humo, humedad, dióxido de carbono y aire deficiente con alta gravedad específica.
2)conveniencia
Es conveniente ser operado, el sistema de control adopta el último sistema de control de convertidores de frecuencia sin polvo.

Deshumidificación

Debido a que puede producir un gran volumen de aire, promover efectivamente la circulación del aire, de modo que la humedad esté bien dispersa, reduciendo en gran medida la probabilidad de problemas como chinches, hongos, etc.
4)Hermoso y duradero
Después de un tratamiento de superficie complejo, el producto puede evitar el dolor de la limpieza del período, la relación costo-rendimiento es la más alta, la vida de cada fan puede alcanzar más de 10 años.

ahorro de energía

La potencia nominal del motor en el ventilador es de 1.5kW, cada ventilador puede cubrir un área de trabajo de 1000 metros cuadrados, 8 horas por día, es solo 10 grados de consumo de energía de energía, en comparación con los ventiladores pequeños típicos y el aire de alta potencia de aire, el ventilador de techo industrial se puede llamar modelo de ahorro de energía, puede reducir en gran medida su costo de operación.
principio de trabajo:
El gran ventilador de techo es una serie de productos desarrollados para el ahorro de energía, la mejora del entorno de trabajo. Como todos sabemos, la refrigeración no es la única forma de lograr el efecto del enfriamiento y la comodidad. El área de un ventilador podría soplar está determinado por la dimensión del diámetro, pero no tiene nada que ver con su velocidad. Por lo tanto, el ventilador industrial con gran diámetro y baja velocidad combina todas estas características.
Después de años de investigación y exploración profundamente, al integrar la tecnología aeronáutica avanzada en el extranjero, Dai Sen desarrollamos una especie de cuchillas de hélice con un rendimiento sobresaliente, conforma la brisa continua y silenciosa por rotación lentamente. El gran volumen de flujo de aire generado por sus cuchillas únicas y de alta eficiencia, por lo tanto, se construye un escape de propulsor casi perfecto.
Empuja un gran volumen de flujo de aire al suelo, y construye cierto flujo de aire de alto nivel que se mueve horizontalmente, por lo tanto, genera una circulación de aire general. La ventaja es la cobertura general del suelo y la circulación tridimensional de aire.
La velocidad del viento generada por"Ventilador de techo industrial grande"es aproximadamente 1-3 m/s, completamente calculado de acuerdo con la mejor sensación de enfriamiento cuando el flujo de aire pasa por la piel humana. El flujo de aire fuerte hace que las personas se sientan irritables, una sensación de ser soplado directamente, demasiado alta velocidad del flujo de aire también hace que las personas se marearan, solo a través de la evaporación de la piel de la piel, puede belleza a las personas.'s sensación de enfriamiento.

Large Hvls Fan for Cooling and Ventilation with 24FT Diameter

"Margarita"Estándar técnico de ventilador de techo industrial
General
Número de modelo ---------------------------------------------------------- DS-7.3
Modo de operación ------------------------------------------------------------- Reenviar ejecución
Diámetro ------------------------------------------------------------------ 24 pies / 7.3 metros
Estilo de cuchilla -------------------------------------------------------------
Número de cuchillas ------------------------------------------------------- 6
Potencia nominal ---------------------------------------------------- 2.0 HP / 1.5 kW
Peso colgante (promedio) -------------------------------------- 156 kg
Peso de envío (incluida la caja de control, el hardware de montaje) (promedio) 186 kg
DB máximo ----------------------------------------------------------------------- 60
(*Los valores de DB se obtuvieron mediante pruebas. Las aplicaciones específicas/valores de instalación pueden variar.

Rendimiento (a velocidad máxima)
Desplazamiento (FWD, soplado) ---------- 16800 CMM (M3/min)
Velocidad máxima ----------------------------------------------------------- 50 RPM
Uso de energía @ max. Velocidad ----------------------- 1.5 kW
Eficiencia @ 100% máx. Velocidad ------------------------------ 8.53cmm/vatio
Área máxima efectiva(Varía según la altura de instalación diferente, así como por debajo de los obstáculos)---- 600-1400 m2
Espaciado industrial típico ------------------------------------------------ 12-40 metros

Hardware de montaje
Montaje estándar ---------------------------------
Clamp de haz I universal con articulación giratoria y caída de 250 mm
Glulam Mount (opcionales) soportes con junta giratoria y caída de 200 mm

Extensiones de caída adicional (Puyou) --------- hasta 2 m en incrementos de 20 cm
Motor
motor de engranaje ------------------------------------------------------- CV40-30-1500
Estructura del rodamiento ----------------------------------------------------------- SKF Pesado de carga de carga
Vida de diseño ----------------------------------------------------------- 12 años
HP ------------------------------------------------------- 2 / 1.5 kW
Temperatura ambiente de funcionamiento ------------- -20 C ° a +40C °
Clase de aislamiento -------------------------------------- H
CLASE DE SEGURA ------------------------------------------ IP 55
Contición laboral ------------------------------------------- Continuo S 1
Factor de servicio ---------------------------------------- 0.8/0.78
Caja de cambios
Tipo -------------------------------------------------------- Helico de 2 etapas
Intervalo de servicio ----------------------------------------------- GRASA LUBRICACIÓN DE LA EL EQUIPO SINTÉTICO, Mantenimiento gratis
Panel de control del motor (MCP)
Dibujo de potencia estándar y amplificador máximo -------------------- --220V AC 2ø (16A) o 380 AC 3ø (20a)
Luz de indicación de potencia ----------------------------------------------------------- Falla/Running (Rojo/Verde)
Filtro de línea de RF ------------------------------------- RF
Air Breaker --------------------------------------- Schneider 220V1ø 16A 380V3ø16a
Cable de transmisión del motor VFD ----------------- RVV1*
Converter de frecuencia -------------------------
Controlador de frecuencia sin polvo,(1.5kW) | 380V/220V
Componentes de seguridad
tornillo
Estructura mecánica antiadera
cable de acero recubierto de plástico
Enlaces de retención de cuchilla (6), cable de seguridad, cables de chico (solo soporte de techo)
Tornillos de alta resistencia y tuercas antideslizantes de 8.8,10.9, 12.9 de grado para estructuras diferentes.
Garantía
Garantía de pieza de un año en motor, cuchilla, caja de cambios y panel de control.

Modelo de producto

	Modelo	Voltaje	Fuerza	Diámetro	Velocidad máxima	Volumen	Ruidocalificación	Peso
Fengshen Seires	DS-7.3	220V/380V	1.5kw	7.3m	50	16800m³/min	≤60	156 kg
	DS-6.6	220V/380V	1.5kw	6.6m	55	12862m³/min	≤60	151 kg
	DS-6.0	220V/380V	1.5kw	6.0m	60	12261m³/min	≤60	148g
	DS-5.4	220V/380V	1.5kw	5.4m	65	11963m³/min	≤60	144 kg
Fengxingserie	DS-4.8	220V	0.75kw	4.8m	75	10675m³/min	≤40	60 kg
	DS-4.2	220V	0.52kw	4.2m	85	5213m³/min	≤40	56 kg
	DS-3.6	220V	0.40kw	3.6m	95	3326m³/min	≤40	52 kg
	DS-3.0	220V	0.35kw	3.0m	120	2673m³/min	≤40	48 kg

Configuración de componentes clave

★dispositivo de accionamiento

•FengshenEl ventilador de la serie adopta el motor de la caja de cambios de Taiwán/alemán

•FengxingLa serie adopta el primer cepillo no de carbono de la industria, torque grande, motor de transmisión de CC, reemplazando el reductor de velocidad del motor tradicional, realizando una alta integración, mejorando la confiabilidad y la eficiencia de la transmisión
★dispositivo de control

•FengshenEl fanático de la serie adopta el inversor de la marca Taiwán / Alemaniasin pasoCambio de velocidad (controlador opcional a prueba de explosión) para configurar el interruptor de circuitosobrecorrienteProtección contra sobrecarga, ventilador de enfriamiento y otros componentes

•FengxingEl fanático de la serie adopta un controlador especial sin pincel
★cuchilla de ventilador

•El material de la cuchilla del ventilador adopta el tratamiento con aleación de aluminio de magnesio, resistencia a la corrosión, alta resistencia, alta resistencia

•Software de simulación de fluidos avanzado CFD Simulación y prueba de túnel de viento, en línea con anti fatiga aerodinámica;

•Con la función del arranque del retraso, la carga y el impacto del motor se reducen considerablemente, y la vida útil es largajerga

★Componentes de estructura

•Las partes estructurales están formadas por el láser Q235B, doblando la estructura de refuerzo, y la parte más gruesa es de 8 mm.

•Se usan pernos de alta resistencia de acero de aleación y tuercas antideslizantes para los pernos.

•Cuerda de alambre de acero y estructura de tensión tensor para estabilizar el ventilador contra la caída

• El chasis integrado puede prevenir el riesgo de fractura, la estructura anti-caída de acoplamiento puede evitar defectos de los tornillos, el chasis se puede dejar caer, el diseño de la disposición de la madera contrachapada de la estructura de madera contrachapada puede evitar el deslizamiento, la estructura ajustable es adecuada para cualquier condición de instalación y el orificio de cintura ajustable en forma de arco se puede ajustar para garantizar el nivel de plano del plano del plano de la cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de cuchilla de colada de cuchilla.

Comparación de tres métodos de refrigeración en planta de 1000 metros cuadrados

Modo de refrigeración	Cantidad	Potencia/unidad	Poder alto	Comparación general
Aire acondicionado central	1	80kw	80kw	Se requiere aislar las paredes, puertas y ventanas de la planta. El costo de la inversión única del equipo es alto, y el costo de mantenimiento de reemplazar el elemento del filtro y agregar refrigerante es alto
Ventilador industrial tradicional	40	0.3kw	12kw	La instalación de ventiladores de pared tradicionales está limitada por paredes y columnas. Las líneas eléctricas de los ventiladores del piso están dispersas, lo que tiene riesgos de seguridad potenciales. No es seguro que el cabello de los miembros del personal se mezcle con las cuchillas del ventilador, que ocupa un pequeño espacio y cubre una vida útil corta.
7.3mVentilador de techo industrial grande	1	1.5kw	1.5kw	Área de cobertura grande, larga vida útil, bajo costo de mantenimiento, la instalación no ocupa el espacio del taller, seguridad y protección del medio ambiente

El consumo de energía de un gran ventilador de techo industrial es aproximadamente 1/50 de la del aire acondicionado central y 1/10 del del ventilador de pared industrial tradicional

*** Lugares de instalación adecuados: cualquier estructura lo suficientemente alta deFábrica, deporte centro, logística lugar, cochereparartalleres, supermercado, aeropuerto,paqueteTaller, animalempanamientoindustria, cualquieratipos depasillo, comoasí como el gimnasio, etc.
*** Altura de la instalación: "Fengshen"Productos de la serie para 6 metros a 20 metros de altura.
"Fengxing"Productos de la serie para 3 metros a 6 metros de altura.
*** Soluciones para los tres tipos principales de estructuras de instalación como las imágenes mostradas anteriormente.

Hay varias formas de estructuras de edificios. Le proporcionamos los métodos de instalación de tres estructuras comunes (figura derecha):

Flujo de aire del ventilador

Aplicaciones típicas de clientes
